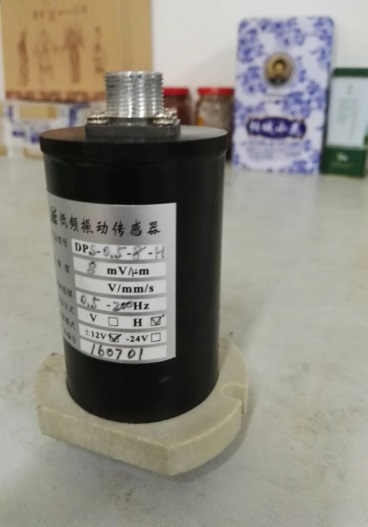

DS型低頻振動傳感器 作者:北京萬博振通 發布時間:2020-01-10 已訪問:783 次

DS型低頻振動傳感器是根據發明專利(ZL92102774.5)研制的新型傳感器。它是將機械結構固有頻率較高的地震檢波器經過一套低頻擴展(校正)電路,使其輸出特性的固有頻率降為原檢波器的1/20~1/100。


         DS型低頻振動傳感器是根據發明專利(ZL92102774.5)研制的新型傳感器。它是將機械結構固有頻率較高的地震檢波器經過一套低頻擴展(校正)電路,使其輸出特性的固有頻率降為原檢波器的1/20~1/100。

       經過多年的實踐使用和研究改進,現在生產的DS傳感器的性能、可靠性、頻率范圍已和初期的DS有明顯的改進。





DS型傳感器的特點:



·有效地擴展了低頻測量范圍;

·檢波器的固有頻率較高,具有高可靠性和耐沖擊性,運輸中不必鎖緊、不怕顛簸;

·零位穩定,不需調零;可遠距離輸出;

·根據需要,可以選振動速度輸出或振幅輸出,也可選兼有速度和位移兩種輸出;

·根據需要,可以選擇高靈敏度的以用于微震測量,也可以選擇靈敏度較低的以測量低頻大振幅的擺動。

DS型傳感器技術參數:


傳感器參數


靈敏度


頻響范圍


安裝方式


電源模式


D、V orDandV


8mv/um or

400mV s/mm


0.05-200Hz


V or H


±12V,特殊定制


D、V orDandV


8mv/um or

400mV s/mm


0.1-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.2-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.35-200Hz


V or H


±12V


D、V orDandV


8mv/um or

400mV s/mm


0.5-200Hz


V or H


±12V


D、V orDandV

8mv/um or

400mV s/mm

0.7-200Hz0.5-200Hz±12V

DS型傳感器的應用領域舉例:


·地震監測;工程地質勘探;

·水輪發電機組振動監測;

·大型建筑、橋梁的模態測試和動撓度測量;

·鐵道的路、軌不平順度測量,車輛搖晃,脫軌予警;

·防盜,周邊警戒;等等。



DS型低頻振動傳感器的型號表述:


DS×———————××—— ××———×——————×

DS位移型 名義固有頻率 靈敏度 H:測水平振動 結構形式標志

DS速度型 (Hz)  V:測垂直振動 A或B

DS(V)具有速度和位移兩種輸出



常用系列:


名義固有頻率(Hz)(–3dB)0.1; 0.2; 0.35; 0.5; 0.7; 特殊訂貨0.05;

靈敏度:速度輸出型(kv:mV·s/mm):1000; 800; 400; 100; 40;

位移振幅輸出型(ks: V /mm)10; 5; 2; 1; 0.4; 0.2; 0.1;

供電電源±12V~±6V, 也可以用單向電源供電(在訂貨時說明單向電壓和零線電壓)。


 例如:DS(V)—0.2—5 (1000)—H—A表示兼有位移和速度兩種輸出,名義固有頻率0.2Hz ,靈敏度ks=5V /mm,kv=1000 mV·s/mm,用于測量水平方向振動,用航空插頭引線輸出。



注:

1) 靈敏度可以根據用戶的需要而訂制。

2) 靈敏度和測量的動態范圍是互相制約的。實際最大輸出電壓可以達到供電電源的80%,供電電源也允許提高到±15V。

3)  傳感器的靈敏度和供電電源的高低選擇無關。



對幾個典型應用場合的建議:


1) 水輪發電機組振動監測:水輪機的低頻渦帶振動具有頻率低(約為其轉頻的1/3~1/5)、振幅大(可能超過1mm)、非穩態、甚至時有脈動沖擊的特點。此外,還要檢測由50、100 Hz的電磁振動。因此建議優先選用DPS(V)—0.2—5(1000),并且要求能在脈動沖擊下正常工作。

2 現在大跨度橋梁的固有頻率可能達0.2 Hz甚至更低,對橋梁模態(固有頻率、振型)測量宜選0.1 Hz的傳感器。對于測量在大負重的行車下的橋梁振動和動撓度,應考慮選用振幅可達幾十mm的低靈敏度傳感器。特殊要求可選0.05Hz。

3) DS型傳感器在鐵軌平順度、車輛搖晃、火車輪—軌系統監測和脫軌予警方面具有巨大開發潛力。

4) 高靈敏度的微震監測既可用于地震監測、地質勘探,也可以用于防盜、警戒系統。
