北京軍區 松花江破冰測試報告 作者:北京萬博振通 發布時間:2020-04-23 已訪問:767 次


      1、 測試時間、地點、人員

測試時間:2012年1月11日;

測試地點:松花江哈爾濱段運糧河口

測試人員:張惠 陳梓君

       2、 測試原因

                    “防凌破冰關鍵技術及裝備研制”項目是國家“十二五”公共安全關鍵技術研究及裝備研制五個重大課題之一。北方大江河流防冰凌災害項目。

    3、 測試目的

      測試松花江冰面破冰時,各類破冰器械的破冰效果。即各工具破冰時對冰面的沖擊力,不同結構冰面在當時環境下的沖擊響應。包括:冰體的固有頻率,響應的振動時域波形,振動的加速度、速度、位移,、以及各種頻譜等。

             4、 測試對象

  江心冰面。冰層厚度:70cm。水深:12M。冰面硬度。4莫式硬度




                                                                       1 現場照片


        5、測試環境

江心冰面溫度:-39oC,江邊溫度:-23oC,平均冰面硬度:3-4莫式硬度.。冰層平均厚度70cm。測試距離: 70M左右。被測冰面的面積:150M*200M左右。

6、測試工具

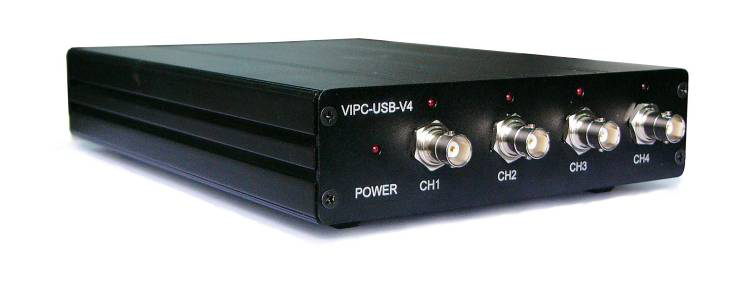

(1)BVM-300-4M 四通道振動測試與模態分析儀




         (2)BVM-100-2D 超低頻 雙通道振動數據采集器、現場動平衡儀、機器故障分析儀。


(3)力錘


  量程:100KN      靈敏度:3.52pC/N      線性度:0.88%F·S

  重復性:≤ 1% F·S  固有頻率:  ≥40kHz  絕緣電阻:≥1012Ω

  重量:100gm


7、測試結論

所有的測試數據都表明,15-16Hz是一階共振峰。128Hz是 2階共振峰。

1、 破冰錘的激振頻率是破冰的關鍵參數。對應上冰體固有頻率15Hz時,破冰的效果極佳!

2、 150T破冰錘激振頻率的in/out比為:1:0.66。

3、 破冰錘的外形與破冰的效果關系不大。鋸型刀與圓形錘在15Hz左右的破冰效果都相當好,破冰的時間大約在1.5s左右。

4、 破冰時,一定要對冰面施加一定的預壓力,壓力的大小與冰面的強度有關。(現沒有數據佐證)

5、 如果利用正弦掃描的方法快速找到所在冰體的固有頻率。加大激振錘的破冰接觸面積,快速大面積破冰的效果會更好!!!


                                                                                                          北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年1月11日


報告下載:


松花江破冰測試報告1版.pdf
