BVM-302 GPRS無線監測系統

該系統由GPRS通訊模塊，采集模塊，變送器、數據處理中心幾部分組成，適合比較分散的設備監測，如水塔 風塔 路燈等。監測軟件是C/S或B/S方式，具有固定法IP地址或者固定域名的服務器以WEB 方式進行顯示記錄監測數據。

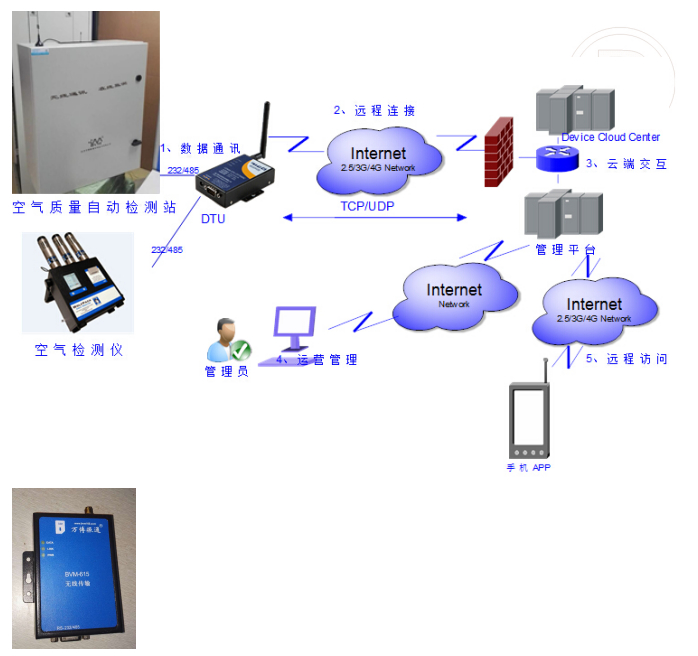

系統組成示意圖：

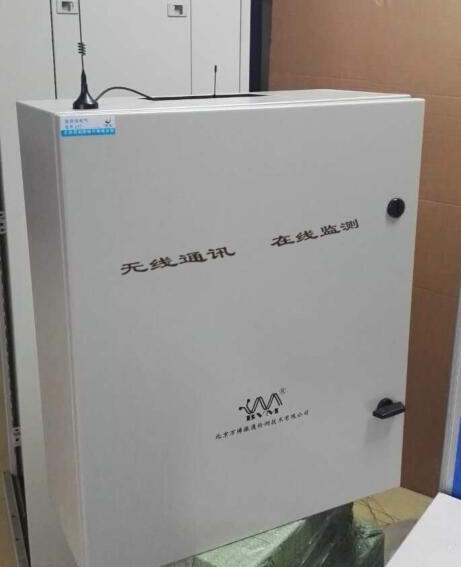

系統主要硬件BVM-601無線采集箱

1.

2. 集成采集、無線數據傳輸、遠程控制于一體，將現場傳感器的模擬量、開關量、繼電器信號通過GPRS無線網絡遠傳至監控中心，

 實現了由現場采集直達監控中心的一套完整解決方案。是基于 RS-485網絡的數據采 集和控制模塊。它們提供了模擬量輸入、

 模擬量輸出、 數字量輸入/輸出、定時器/計數器、交 流電量采集、無線 通訊等功能。這些模塊可以由命令遠程控制。

3. BVM-601是8路電壓輸入或8路電流輸入采集模塊。模塊具有如下共同特點：

·3000VDC隔離

·24位ADC 提供極高的精確度

·軟件校準

·TVS過壓保護

·PTC過流保護

模擬量輸入通道：8 路差分或 6 路差分,2 路

輸入類型:mV,V,mA(外接125?電阻)

程范圍：±10V，±5V，±1V，±

500mV，±150mV，±20mA

采樣速率：10 次/秒

帶寬：15.7Hz

精確度：±0.1%

零點漂移：20uV/℃

滿量程漂移：25ppm/℃

CMR：86dB

輸入阻抗：20M Ohms

過電壓保護：±35V

隔離：3000VDC

輸入電壓：+10V~+30VDC

功耗：1.3W

溫度：-20℃~70℃

2．產品特點：

◎ 采集傳輸控制一體化，提高了系統可靠性，降低了成本；

◎ 采用超低功耗高性能的嵌入式處理器，數據采樣精度小于2‰；

◎ 內嵌看門狗，不死機，實時在線，掉線自動恢復；

◎ 配備多種接口資源：包括模擬信號采集4-20mA或1-5V、開關量采集、繼電器控制輸出等

◎ 通道以8、16、24、32為基本單元進行擴展；

◎ 支持一路RS232/RS485（只支持MODBUS協議）方式的用戶數據接口，可接入電子式傳感器、PLC等各種設備；

◎ GPRS 遠程在線遠程設置參數功能；

◎ 監控中心遠程控制現場設備；

◎ 可向用戶設定的手機發送短信報警信息；

◎ 模擬量端口可設置量程轉換和模擬量報警上下限設定；

◎ 內設工業時鐘，精確記時；
