BVM-103雙通道動態振動信號分析儀 作者:北京萬博振通 發布時間:2023-11-27 已訪問:306 次

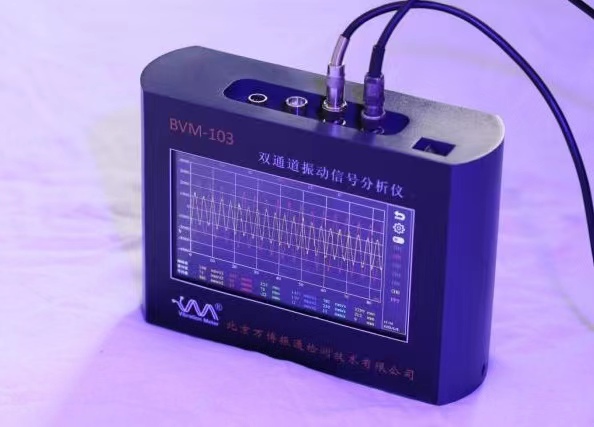

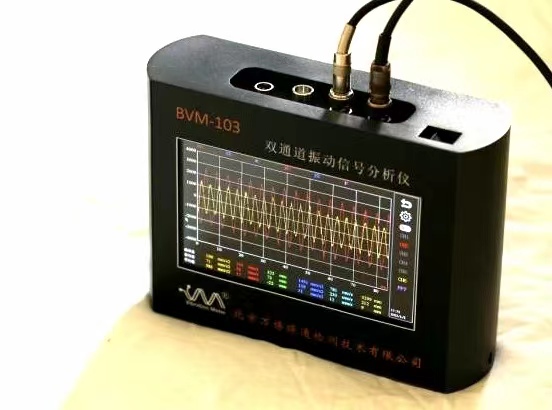

BVM-103

高端智能振動信號分析儀


1.CPU32位ARM。

CPU采用32位ARM芯片STM32H743,主頻高達400Mhz。

2.顯示與操作

顯示屏為7英寸TFT真彩色電容觸摸屏,所有操作均通過觸摸屏進行,操作直觀方便。

3.傳感器接口:4個通道輸入2+1+1 同步采樣

傳感器接口包括2個振動傳感器通道,一個轉速傳感器通道,一個紅外測溫傳感器通道。

4、輸入傳感器類型:振動傳感器通道可接入ICP型傳感器和各種電壓型傳感器,包括加速度傳感器、速度傳感器和位移傳感器、渦流傳感器、噪聲傳感器以及各種電壓類型的傳感器。

5.波形分析功能

儀器動態顯示波形。

顯示的數量與接入振動傳感器的類型一致。

以一個振動傳感器接口為例:當接入振動加速度傳感器時,可以得到加速度波形、速度波形和位移波形;當接入振動速度傳感器時,可以得到速度波形和位移波形;當接入振動位移傳感器時,可以得到位移波形。

6、參數配置:

1)、采樣頻率:0-3MHz 分析頻率:≥1MHz

2)、內存:8G

3)、采樣點數: 51210244096819216384可調

4)、頻譜分析:20050010002000500010K20K50K…可調

5)、分析特征包括:峰峰值、有效值、線性平均值、指數平均、最大值、瞬時值等。

6)、信噪比:≥110dB

7)、分辨率:≤0.05

8)、函數窗:矩形、海寧、平頂、漢寧、力窗、指數窗…等。

9)、測量范圍和允許誤差:

    a) 振動位移(峰峰值):            (1~10000)μm ,          ±1%

    b) 振動速度(真有效值):          (0.2~299.9)mm/s,        ±1%

    c) 振動加速度(峰值):            (0.2~299.9)m/s2 ,       ±1%

d) 高頻包絡(判斷軸承與齒輪故障的指標):  0.01~299.00))m/s2 ,  ±1%

e)溫度:                        -70.0~380.0)攝氏度        ±0.2%

   10)、工作溫度: (-40~80)℃。

   11)、電池:3.7V/8000mAh鋰電池

   12)、尺寸規格:230mm×160 mm×70 mm

   13)、重量:約1200克(含電池)。

   14)、連續工作時間:大于24小時



   7.數字濾波功能

   濾波器采用FIR數字濾波器,可在硬件濾波的基礎上對輸入信號進行數字濾波。

   8.頻譜分析功能

   對接入的振動傳感器信號進行頻譜分析,采用時域波形和頻譜圖對應顯示的形式。

   9.軸心軌跡分析功能

   對接入的2個振動傳感器信號進行軌跡圖顯示分析。

   10.頻響測試功能

   電平觸發,也可使用錘擊法進行頻響測試,采樣方式為超前采樣,觸發方式為力信號觸發,單次觸發、多次觸發。

   11.顯示分析結果包括:階次顯示、頻響函數的實頻譜、虛頻譜、幅值譜和相位譜;相干函數;奈奎斯特圖等。

   12.階次分析功能

   階次分析采用跟蹤階次譜分析,可進行升降速測量。

   13.相位轉速采樣方式:轉速跟蹤采樣;每轉采樣點數64;等角度采樣間隔5.625o;

   14.轉速范圍:0-400000 r/min

   15.動平衡功能

   使用影響系數法進行轉子的動平衡計算,包括單面動平衡和雙面動平衡。具有進行試重計算和平衡量分解等功能。

   16.測溫功能

   實時非接觸測量溫度,顯示溫度及其變化曲線。

   17.數據保存與管理

   每個分析界面都配備了數據保存的功能,可將測試數據保存至內置大容量內存。使用FAT32文件管理系統進行SD卡文件的管理,可視化的文件管理器功能,可顯示文件的大小和修改日期,支持打開、刪除測試文件等操作。

   18.無線WiFi功能

   內嵌WiFi模塊,可與計算機進行聯網,可進行數據傳輸和聯網操作。
