珠海格力空調管道 振動模態測試報告 作者:北京萬博振通 發布時間:2020-04-21 已訪問:929 次


       1、 測試時間、地點、人員

測試時間:2012年3月24日;

測試地點:格力空調車間;

測試人員:張惠 胡金鋒;

        2、 項目背景

                       我們這次測試的空調,在正常工作的過程中會經常發生空調管線斷裂的現象。因此我們需要知道空調管線的振動模態,確定其在工作狀態下的應力分布狀態以及振動的最大位移點。通過對管線結構的改造,來避免在工作狀態下管線發生斷裂的現象。

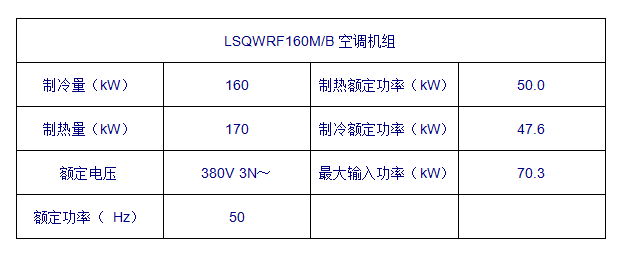

3測試對象

設備運行狀態:100%負荷運行

測試對象為圖片中紅色筆圈出管道。




1 現場設備照片




        4、 測試目的

通過模態分析,確定振動模態,尋找空調管線在工作狀態下的最大位移點和應力集中點。

5、 測試工具

BVM-300-4M 四通道振動測試與模態分析儀


    力錘型號12.5t  靈敏度4.12PC/N.

         加速度傳感器LC04 靈敏度23.9PC/m/SS


6、測試環境

測試對象處于停機狀態,對空調一根銅質管線進行靜態力學測試

7、測試依據

模態分析是結構動態設計及設備故障診斷的重要方法。通過對空調銅質管線的機械結構進行模態測試和分析,可以找到空調銅質管線的主要模態的特性。因?yàn)椋瑱C(jī)械結構都有其固有的振動特性,機械結構的每一個模態具有特定的固有頻率、阻尼比和模態振型。這些模態參數可以由試驗分析取得,也可以由有限元計算的方法取得。這個分析過程如果通過試驗將采集的系統輸入與輸出信號經過參數識別獲得模態參數,稱為試驗?zāi)B(tài)分析。通常,模態分析都是指試驗?zāi)B(tài)分析。

通過測量激振力與響應并進行雙通道快速傅里葉變換(FFT)分析,得到任意兩點之間的機械導納函數(傳遞函數)。根據模態疊加原理,在已知各種載荷時間歷程的情況下,就可以預言結構物的實際振動的響應歷程或響應譜。用模態分析理論通過對試驗導納函數的曲線擬合,識別出結構物的模態參數,從而建立起結構物的模態模型。



8、結果分析:

     通過上述的模態測試與分析,我們可以清晰地看到我們測試的機械結構(空調管線)在工作狀態下,各階(其特定的1-8階的固有頻率)振動的最大位移點和應力集中點。由此可以直接給出此機械結構力學強度改造的現實依據。



                                                                                                                           北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年3月24日


報告下載:


格力空調管線模態測試報告_20200421141735.pdf
