現場機械故障診斷成功案例 當前位置: 首頁 成功案例 現場機械故障診斷成功案例
比澤爾制冷技術(中國)有限公司 作者:北京萬博振通 發布時間:2020-04-22 已訪問:621 次


       1、 測試時間、地點、人員

測試時間:2012年5月25日;

測試地點:比澤爾制冷技術(中國)有限公司;

測試人員:陳梓君 劉鈞 趙力;

        2、測試目的及原因

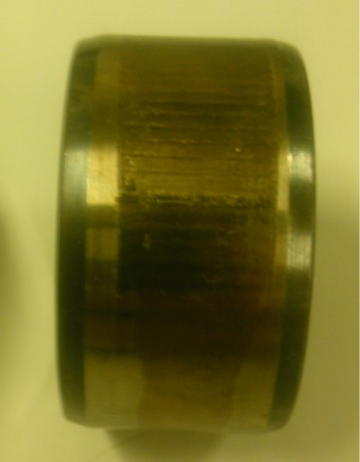

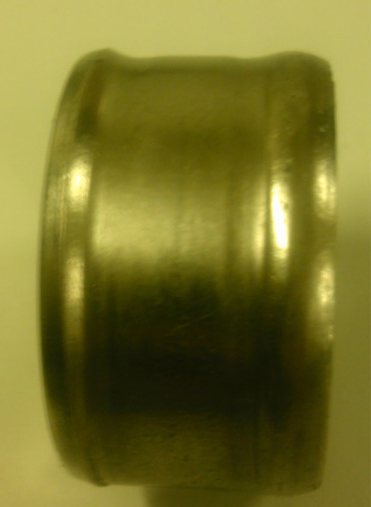

                       比澤爾這批次壓縮機,電機后軸承損壞率非常大,如下面兩個軸承內圈,還有方向性的靠近外側的磨損多。希望通過振動測試分析故障可能的成因。




3、 測試對象

螺桿壓縮機CSH8561-125-40P。

額定轉速2900轉/分鐘,電壓:392.85V,功率:184KW,電流:296A.

螺桿輸入端齒數5  輸出端6 軸承型號 SKF 2206EC 167 h 此軸承經常損壞 ;2311EC 231h;2309ec 189h

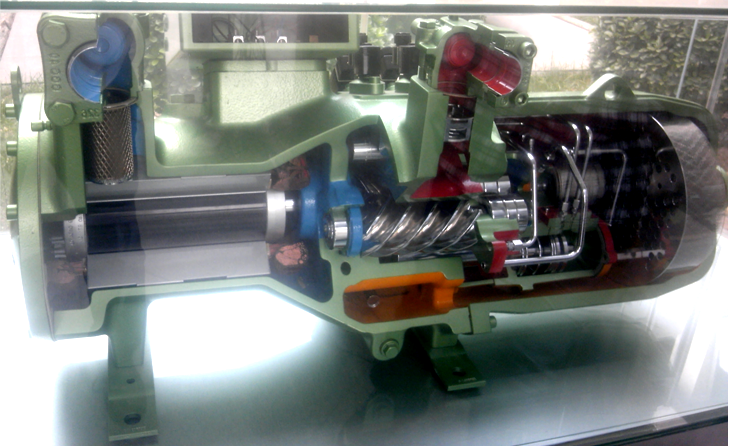

1 現場設備照片






4、 測試工具

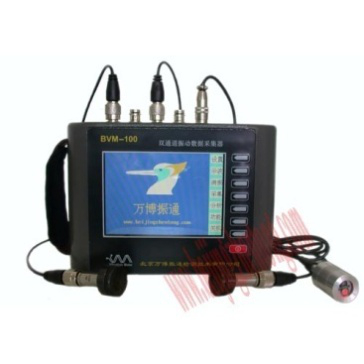

        北京萬博振通檢測技術有限公司自產的雙通道振動數據采集器





5、結果分析:

由于每個測點都能明顯測到嚙合頻率的2倍頻 不是最高就是第二高的振動峰值。 也伴有嚙合高次諧波頻率。我們認為是 主動螺桿偏離中心造成的 形成嚙合偏載。

由于此結構  所以電機端后軸承受力大。嚙合時刻水平前后兩次振動,出現二倍頻。


檢查主動螺桿偏離量,注意軸承間隙,控制型位公差 裝配公差,控制軸徑向跳動量。











                                                                                                           北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年5月25日


報告下載:


北京比澤爾壓縮機振動測試報告.pdf
